トランス製造システム
トランスを製作する為の設備積鉄心（ラミネーションコア）関係 巻鉄心関係 トランスケース関係を
お客様のニーズに合わせて、エンジニアリング・設計・製造しています。
他にもトランスに関わる様々な製造設備の製作実績がございます。
●積み鉄心切断機については、
1枚切断パターンから5枚切断パターンまでのソフトを確立しております。
自動演算をソフト内にて行うので、入力項目が少なくシンプルになっております。
●巻鉄心製作ソフトも独自のノウハウを加味した機械と制御ソフトで 自動演算をソフト内にて行うので、入力項目が少なくシンプルになっております。
安定した巻き姿にて生産できます。
●パットマウント用のケース波板も製作難易度が高いですが、機械とソフトのマッチングで安定した製品を製作可能です。

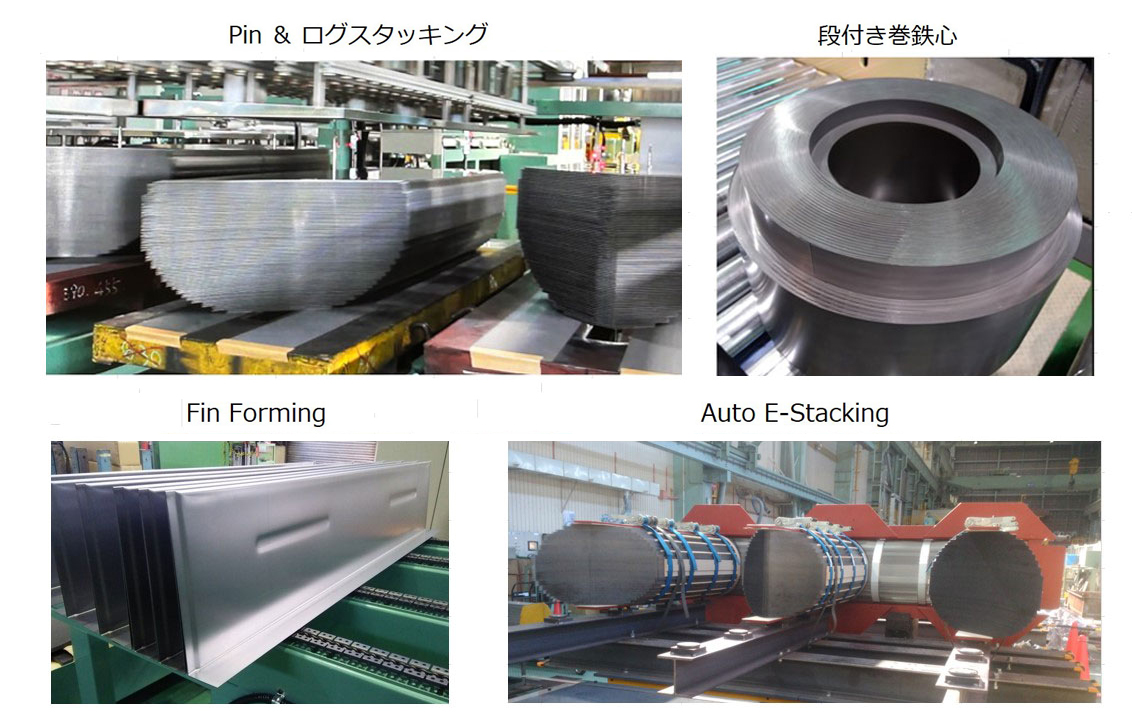

トランス製造 主な製作機械
●ラミネーションコア切断とスタッカー
切断パターン
ヨーク・レグ・センターレグ切断ライン
ラミネーションコア積載装置
●巻鉄心製造機 ヨーク・レグ・センターレグ切断ライン
ラミネーションコア積載装置
自動巻回機
サーボ鉄心成形機
大型鉄芯ステップラップ切断＆自動巻回ライン
●トランスタンク製造ライン サーボ鉄心成形機
大型鉄芯ステップラップ切断＆自動巻回ライン
Fin Forming Line
Rib溶接ライン
●その他 Rib溶接ライン
ケイ素鋼板切断＆ズラシスタッカー
リングコア巻取＆自動端末処理ライン
リングコア巻取＆自動端末処理ライン
トランス 主な納入先（敬称略）
電力会社関連 北海道電力：ダイヘン 千歳工場 東京電力：東光高岳 北陸電力：北陸高砂鉄心 中部電力：愛知電機 関西電力：ダイヘン 中国電力：中国電機製造 四国電力：四変テック 九州電力：キューヘン |  |
民需関連
北芝電機 富士電機 三菱電機（名古屋・赤穂） 東芝産業機器 電機資材
南電器（トランスケース）
トランス製造システム
トランスを製作する為の設備積鉄心（ラミネーションコア）関係 巻鉄心関係 トランスケース関係を
お客様のニーズに合わせて、エンジニアリング・設計・製造しています。
他にもトランスに関わる様々な製造設備の製作実績がございます。
●積み鉄心切断機については、
1枚切断パターンから5枚切断パターンまでのソフトを確立しております。
自動演算をソフト内にて行うので、入力項目が少なくシンプルになっております。
●巻鉄心製作ソフトも独自のノウハウを加味した機械と制御ソフトで
自動演算をソフト内にて行うので、入力項目が少なくシンプルになっております。
安定した巻き姿にて生産できます。
●パットマウント用のケース波板も製作難易度が高いですが、
機械とソフトのマッチングで安定した製品を製作可能です。
トランス製造 主な製作機械
●ラミネーションコア切断とスタッカー
切断パターン
ヨーク・レグ・センターレグ切断ライン
ラミネーションコア積載装置
●巻鉄心製造機
ヨーク・レグ・センターレグ切断ライン
ラミネーションコア積載装置
自動巻回機
サーボ鉄心成形機
大型鉄芯ステップラップ切断＆自動巻回ライン
●トランスタンク製造ライン
サーボ鉄心成形機
大型鉄芯ステップラップ切断＆自動巻回ライン
Fin Forming Line
Rib溶接ライン
●その他
Rib溶接ライン
ケイ素鋼板切断＆ズラシスタッカー
リングコア巻取＆自動端末処理ライン
リングコア巻取＆自動端末処理ライン
トランス 主な納入先（敬称略）
電力会社関連
北海道電力：ダイヘン 千歳工場
東京電力：東光高岳
北陸電力：北陸高砂鉄心
中部電力：愛知電機
関西電力：ダイヘン
中国電力：中国電機製造
四国電力：四変テック
九州電力：キューヘン
民需関連
北芝電機 富士電機 三菱電機（名古屋・赤穂） 東芝産業機器 電機資材
南電器（トランスケース）
トランス Lamination Core 切断パターン
ケイ素鋼板に穴あけ加工、Vノッチ加工した後、スイングシャーで切断加工します。シートの形状は、ヨーク・レグ・センターレグとなりますが
切断は下記のようにパターン化されています。
お客様との打ち合わせで切断パターンを追加登録することができます。
パターン呼び出しと、切断長さ・枚数設定で 加工スタートできます。
お客様との打ち合わせで切断パターンを追加登録することができます。
トランス Lamination Core ヨーク・レグ・センターレグ加工 主仕様
共通仕様
| 材料 | Silicon steel（CRGO CRNGO) |
| 板厚 | 0.23-0.35mm |
| フィード速度 | Max240m/min |
| 生産性 | Max70sheets/min |
積載装置
| ハンマー式 | 速度は速いですが積み形状はよくない。 |
|---|---|
| ピン積み式 | シートにあけられた穴にピンを差し込み、 ピンに沿ってシートを落下させます。 積み形状は良いが速度は少し落ちます。 |
| ドロー積み式 | マグネットを取り付けた引き板の上にシートを落下させ、 シートがストッパにあたるまで引き板を引きます。 端面基準で積まれ、積み形状は良いが速度は少し落ちます。 |
| ログ又はハーフログ積み | 鉄心を積んだ時の断面形状が丸くなるよう積む方法です。 ハーフログ積みは断面形状がほぼ半円になるまで迄積ます。 ピン積み、ドロー積みの場合に有効です。 |

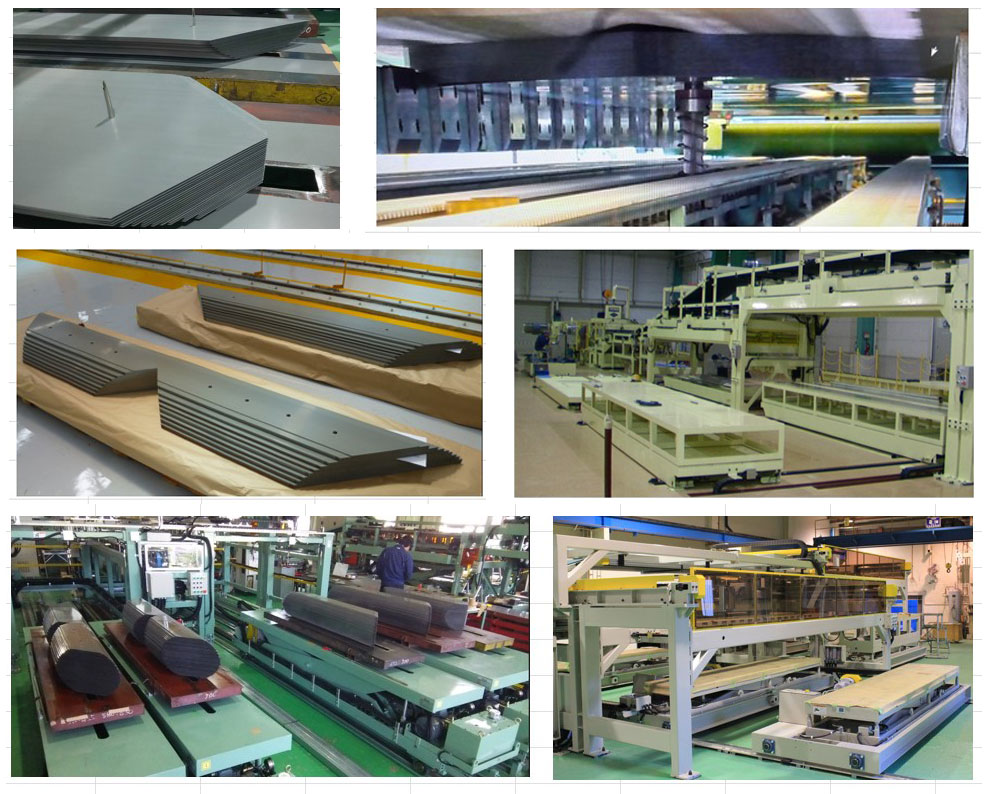

トランス 自動E積み装置
斜角切断ラインで切断されたヨーク・レグ・センターレグをEの形に自動的に積載していく機械シート=最大幅：660mm/最大長さ：2500mm/最大積高さ：600mm
機械構成
リフター（4箇所）と移動式シート1枚取りユニット
シート搬送装置 と ブロック積み部
ブロッククランプハンドと4軸専用搬送機
反転機

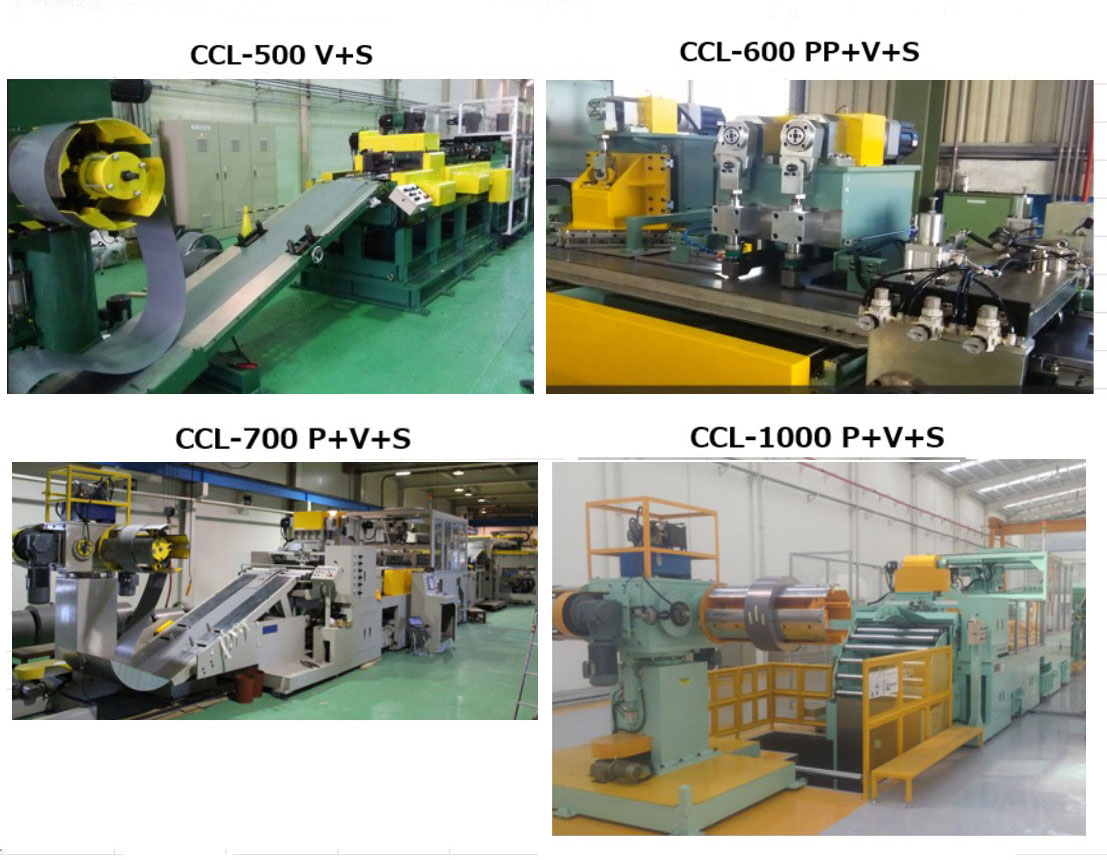

Wounded Core 巻鉄心
巻鉄心は巻回機と鉄心成形機から作り出されます巻回機
ケイ素鋼板のコイルからシートに切断・ステップラップのブロック作成
ブロック単位で巻回機に送り込み、巻枠に巻き付けて、鉄心を製作します。
巻回終了後、終端固定、重量測定し、成形機へ送り出されます。
段付き鉄心製作の為にアンコイラーは4ヘッドでコイル自動交換式となっています。
主に1000kva以下の小型トランスで使われています。
|
1000Kva以上の大きな鉄心は 自動ステップラップ積載付き切断ラインでブロックを作成し 手動で鉄心をまるめ、 大きいブロックの内側に 小さいブロックをはめ込み これを繰り返すことで鉄心を作成します |  |

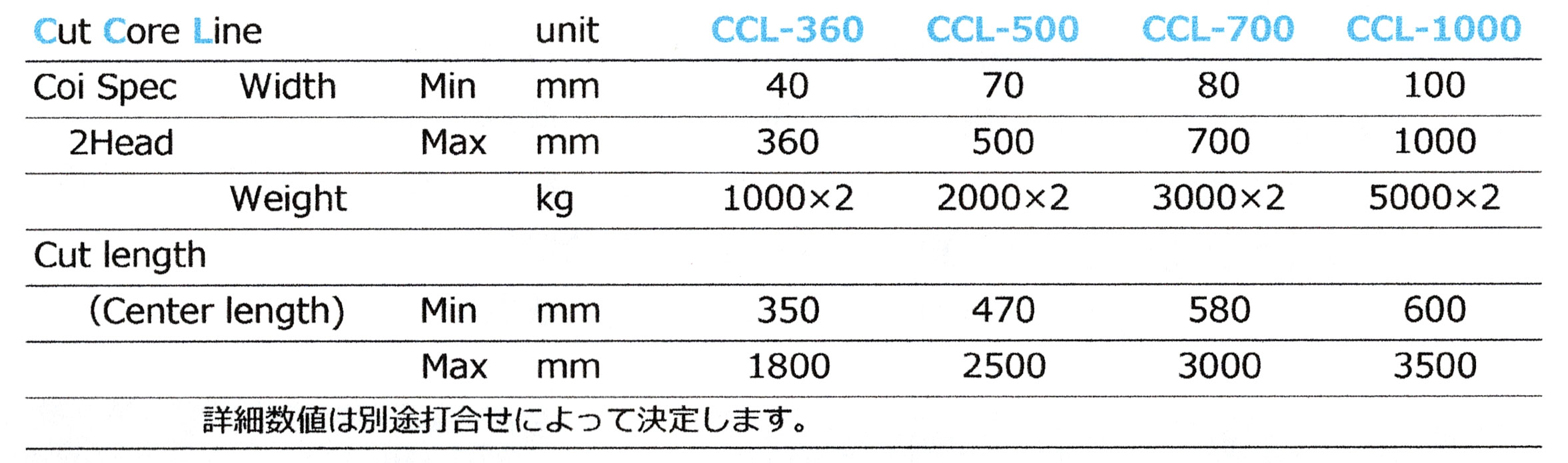

巻回機 主仕様
鉄心成型機
鉄心に型枠を挿入します設定されたデータと動作手順に基づき、前後・左右・型枠押さえを動作させ
矩形に成形します
前後・左右・型枠押さえ：油圧タイプとサーボタイプを選択できます
トランス Lamination Core 切断パターン
ケイ素鋼板に穴あけ加工、Vノッチ加工した後、スイングシャーで切断加工します。シートの形状は、ヨーク・レグ・センターレグとなりますが
切断は下記のようにパターン化されています。
お客様との打ち合わせで切断パターンを追加登録することができます。
パターン呼び出しと、切断長さ・枚数設定で 加工スタートできます。
お客様との打ち合わせで切断パターンを追加登録することができます。
トランス Lamination Core ヨーク・レグ・センターレグ加工 主仕様
共通仕様
| 材料 | Silicon steel（CRGO CRNGO) |
| 板厚 | 0.23-0.35mm |
| フィード速度 | Max240m/min |
| 生産性 | Max70sheets/min |
積載装置
| ハンマー式 |
|---|
| 速度は速いですが積み形状はよくない。 |
| ピン積み式 |
| シートにあけられた穴にピンを差し込み、 ピンに沿ってシートを落下させます。 積み形状は良いが速度は少し落ちます。 |
| ドロー積み式 |
| マグネットを取り付けた引き板の上にシートを落下させ、 シートがストッパにあたるまで引き板を引きます。 端面基準で積まれ、積み形状は良いが速度は少し落ちます。 |
| ログ又はハーフログ積み |
| 鉄心を積んだ時の断面形状が丸くなるよう積む方法です。 ハーフログ積みは断面形状がほぼ半円になるまで迄積ます。 ピン積み、ドロー積みの場合に有効です。 |
トランス 自動E積み装置
斜角切断ラインで切断されたヨーク・レグ・センターレグをEの形に自動的に積載していく機械シート=最大幅：660mm/最大長さ：2500mm/最大積高さ：600mm
機械構成
リフター（4箇所）と移動式シート1枚取りユニット
シート搬送装置 と ブロック積み部
ブロッククランプハンドと4軸専用搬送機
反転機
Wounded Core 巻鉄心
巻鉄心は巻回機と鉄心成形機から作り出されます
巻回機
ケイ素鋼板のコイルからシートに切断・ステップラップのブロック作成
ブロック単位で巻回機に送り込み、巻枠に巻き付けて、鉄心を製作します。
巻回終了後、終端固定、重量測定し、成形機へ送り出されます。
段付き鉄心製作の為にアンコイラーは4ヘッドでコイル自動交換式となっています。
主に1000kva以下の小型トランスで使われています。 1000Kva以上の大きな鉄心は
自動ステップラップ積載付き切断ラインでブロックを作成し
手動で鉄心をまるめ、
大きいブロックの内側に
小さいブロックをはめ込み
これを繰り返すことで鉄心を作成します
その後、焼鈍工程を経て完成します巻回機 主仕様
鉄心成型機
鉄心に型枠を挿入します。設定されたデータと動作手順に基づき、前後・左右・型枠押さえを動作させ、矩形に成形します
前後・左右・型枠押さえ：油圧タイプとサーボタイプを選択できます。
Fin Forming Line 波成形
波成形機
トランスケース用 波成形機 FinFormingMachine FFMトランスケースには鉄心と冷却油を一緒に収納しますが、その表面には冷却効果を目的としたフィンが付いています。
本機はコイル材からシートを折り曲げ、フィン形状を作り、設定された山高さと山数等に到達すると切断します。
特長
ハイブリッドタイプ採用（特許取得済み）
フォールディングスライド、フォールディングダイはACサーボ制御 採用。
これらの事で生産性が上がります。油圧を使うシリンダーが減り油圧管理が減少します。

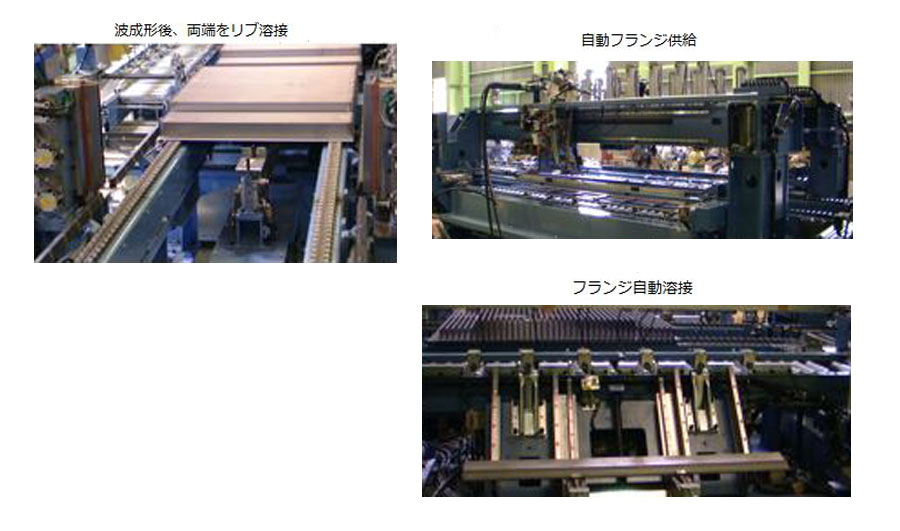

リブ・フランジ溶接機
Fin Forming Line 波成形
波成形機
トランスケース用 波成形機 FinFormingMachine FFMトランスケースには鉄心と冷却油を一緒に収納しますがその表面には冷却効果を目的としたフィンが付いています。
本機はコイル材からシートを折り曲げ、フィン形状を作り、設定された山高さと山数等に到達すると切断します
特長
ハイブリッドタイプ採用（特許取得済み）
フォールディングスライド、フォールディングダイはACサーボ制御 採用 これらの事で生産性が上がります。 油圧を使うシリンダーが減り油圧管理が減少します。

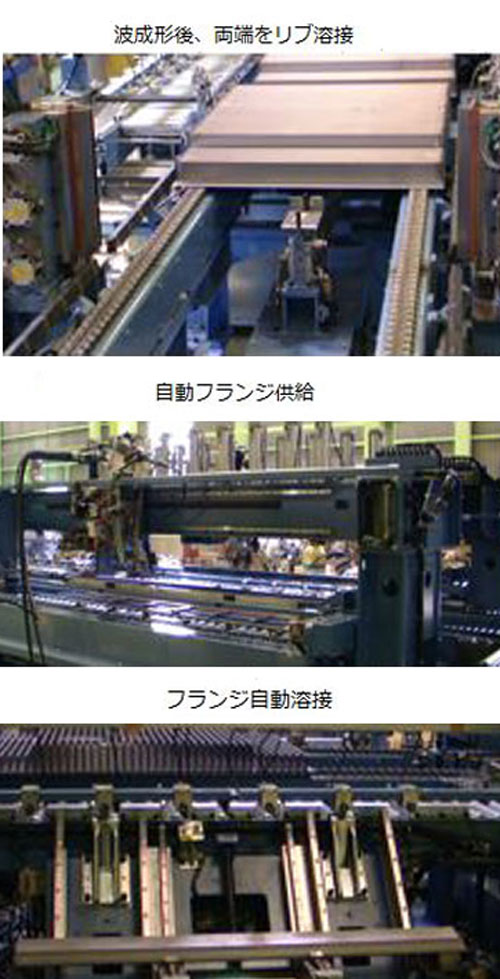

リブ・フランジ溶接機
